芝刈り機で芝がうまく切れない
押すと重い
モーター音が大きい
この原因の多くは「刃の擦り合わせ調整」です。
リール式芝刈り機は刃の隙間を正しく調整しないと
・芝が切れない
・音がうるさい
・モーターに負荷がかかる
といった問題が起きます。
この記事では
リール式芝刈り機の刃の擦り合わせ調整方法を
図解でわかりやすく解説します。
芝刈り機の刃が切れない・重い・音が大きい
といったトラブルの多くは刃の隙間調整が原因です。
この記事でわかること（結論）
・芝刈り機の刃が切れない原因
・リール式芝刈り機の刃の擦り合わせ調整方法
・刃の調整が強すぎる場合の問題点
・刃の調整が正しくできているか確認する方法
芝刈り機の刃が切れない原因
芝刈り機で芝がうまく切れない場合、多くは刃の調整が原因です。
主な原因は次の3つです。
・刃の隙間が広すぎる
・刃の隙間が狭すぎる
・刃が摩耗している
リール式芝刈り機は、刃の隙間が適正でないと芝を挟んで切ることができません。
まずは刃の擦り合わせ調整を確認してみましょう。
刃の摩耗が原因の場合は、刃の研磨（刃研ぎ）が必要になります。
リール式芝刈り機の刃研ぎ方法はこちらの記事で詳しく解説しています。
リール式芝刈り機の刃の研磨方法とコツは こちら
我が家では京セラのリール式芝刈り機 LM-2810 を使用しています。
実際に使っている芝刈り機のレビューはこちらの記事で紹介しています。
芝刈り機の擦り合わせ調整とは？
リール式芝刈り機は
回転刃と固定刃を軽く接触させて芝を切る構造です。
（正確には、接触するかしないかギリギリの位置）
この刃の接触具合を調整する作業を
「擦り合わせ調整」と呼びます。
リール式芝刈り機の刃の擦り合わせは難しい？
リール式の刃の擦り合わせ調整は
メーカーの違いや駆動方式の違い（手押し式、電動式、他）に関わらずコツは一緒です。
しかし、取扱説明書を読んでも
調整ネジをどちらに回せば締まる（緩む）か という事と
紙を均一に切れる様に調整します というような事しか書いてありません。
取扱説明書を読むと簡単そうに書いてありますが、
刃の擦り合わせ調整はやり方が解らないとなかなかうまくいきません。
擦り合わせ方法はコツを知らないととても難しいです。
初めて調整をする方は1時間かけて調整してもうまくいかない場合も珍しくありません。
しかし、やり方のコツが解ればだれでも調整できるようになります。
具体的な擦り合わせ手順
コツが解れば擦り合わせが楽になります。
どのメーカーでもコツは同じですが、ここでは京セラ(Kyocera) 旧リョービ のＬＭ－２８１０で説明します。
京セラ(Kyocera) 旧リョービＬＭ－２８１０の取扱説明書 １９ページから説明が有ります。
リール刃擦り合わせ調整前の準備
＊注意 この項目は必ず守ってください
１．電動式の場合は必ず電源プラグをコンセントから抜いてください。
２．手を切らない様に必ず手袋を着用してください。
この後の工程は随時リール刃を手で回しながら確認をしていきます。
安全第一で作業しましょう
擦り合わせ調整 工程１ ざっくりと刃の位置を調整します。
芝刈り機本体を裏返し、安定させます。
（安定していれば立てた状態でも作業可能です）
擦り合わせ調整ネジを回して、目測で回転刃と固定刃を出来るだけ平行にしつつ 近づけます。
（随時回転刃を手で動かしながら確認）
擦り合わせ調整ネジがどれか解らない方はご使用の機種の取扱説明書で確認してください。
ここまでは大体あっていればＯＫです。
擦り合わせ調整 工程２ 微調整
ここからは刃を傷めない様に慎重に作業します。
回転刃を動かしながら両側の擦り合わせ調整ネジを締め込み、刃の1か所が接触する所まで調整します。
分かりやすくする為極端な図です。
最初に中心より右側が接触した場合で説明します。
（刃が偏摩耗している場合は、中心より右のどこかで当たった時点です）
失敗例
この後、左側の隙間を小さくするために左側の擦り合わせ調整ネジを締め込みたくなるのですが、それは間違いです。
失敗例
刃の右側が接触した状態で、刃の左側の隙間を狭くしていくと
最初に接触した右側部分は強い力で押し付けられた状態になります。
刃の当たりがとてもきつくなっているので
この状態では、回転刃を手で回そうとしても とても重い 若しくは 動かない状態になります。
刃の当たりを強くしすぎるとモーターに負荷がかかり、
芝刈り機のブレーカーが落ちる原因になることがあります。
擦り合わせ調整 工程３ 微調整のコツ
先に刃の右側が接触した場合

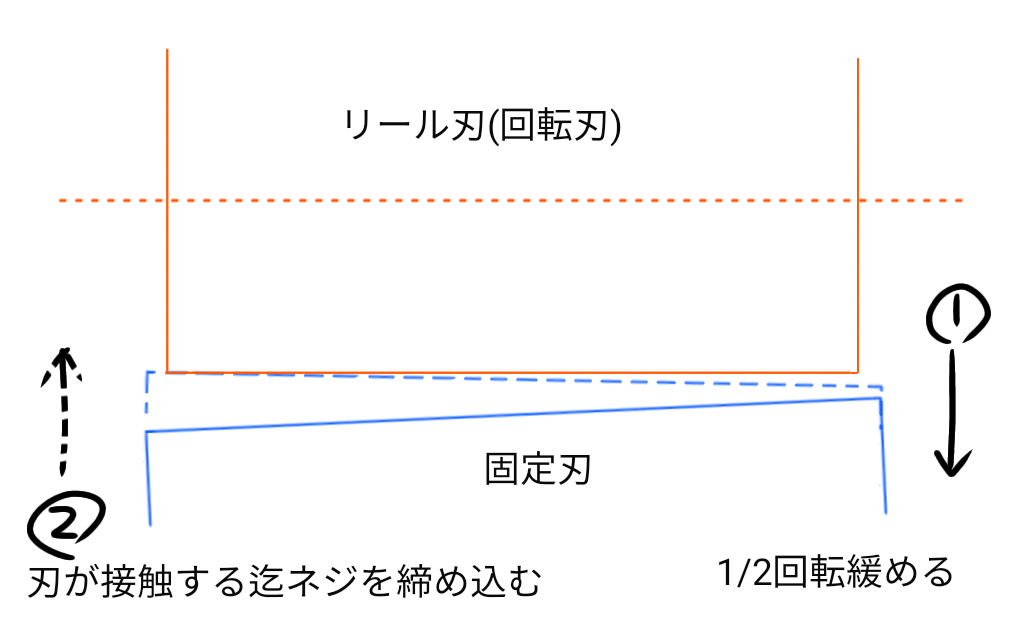

①右側の擦り合わせ調整ネジを１／２回転緩めます。
②次に左側の擦り合わせ調整ネジを刃が接触する部分まで締め込みます。
微調整のコツ 再度右側が接触する場合
再度右側が接触する場合は、先ほどの手順を繰り返します。
①右側の擦り合わせ調整ネジを１／２回転緩めます。
②次に左側の擦り合わせ調整ネジを刃が接触する部分まで締め込みます。
微調整のコツ 次に左側が接触する場合
右側の擦り合わせ調整ネジを１/２回転戻し、左側の隙間調整ネジを締め込んだ時に
刃の左側が接触した場合は
左側が接触した部分から
左側の擦り合わせ調整ネジを１/４回転戻し、次に右側の隙間調整ネジを締めていきます。
この後は接触した側の擦り合わせ調整ネジを少し緩めて、反対側の擦り合わせ調整ネジを締め込む作業 の繰り返しになるのですが、
接触した側擦り合わせ調整ネジを戻す範囲を
１／２回転 → １／４回転 → １／８回転 → １/１６回転 → ・・・ と少なく（移動範囲を狭く）していきます。
回転刃を手で動かしながらという事を忘れなければ、
これで大体の隙間調整（回転刃と固定刃の平行出し）は出来ます。
新品の場合は上記のやり方でかなり良い線まで調節できますが、
何回か使用した後は刃が摩耗している為に刃の全体が当たる様にはなりません。
この場合は擦り合わせ調整ネジを 無理やりきつく締めるのではなく
左右均等に軽く接触する様に調整します。
摩耗が多い場合は刃の研磨を行い、刃の隙間を合わせる必要が有ります。
（刃の研磨を行えない場合でも、刃の７～８割の部分で紙が切れればそこそこ綺麗な芝刈りは出来ます。）
擦り合わせ調節の最終目標は
擦り合わせの確認は、紙を切ってみて刃の全体どの部分でも紙が切れる様に調整確認します。
メーカーによって、使う紙について書いてある事が違うのですが
・はがきを切って確認の場合（刃に少し隙間有り）
→野芝等のコシが強いピンと立った芝は綺麗に刈れますが、姫高麗芝の様な柔らかい芝は切り口が少し荒くなります。
・新聞紙1枚を切って確認の場合
→姫高麗芝等の柔らかい芝も綺麗に刈り取る事が出来ます。
備考
工具の長さと角度調整のしやすさとの関係
リョービ等の六角レンチを使用してネジの調整をする機種の場合、付属品で付いている物よりも長い物を用意すると微調整がしやすくなります。
六角レンチの端をもって作業する時
同じ1の距離を移動させた場合 移動長さと移動角度は反比例します。
→長さが3倍の場合 移動角度は１/３になります。
Amazonプライム無料体験で送料無料・お届け日指定。
ネジの回転角度と刃の移動距離の関係
京セラ(Kyocera) 旧リョービ のＬＭ－２８１０（２３１０）の場合 ざっくりと計算すると
擦り合わせ調整ネジの回転数と回転刃の移動距離は
1回転 → 0.525mm
1/2回転 → 0.263ｍｍ
１/４回転 → 0.131ｍｍ
１/８回転 → 0.066ｍｍ
１/１６回転 → 0.033ｍｍ
１/３２回転 → 0.016ｍｍ です。
根拠は 細かい話なので読んで頂く必要はないと思いますが、一応説明しますと
・擦り合わせ調整ネジの規格はＭ６×０．７５です。（細目ネジというものが使われています）
これはネジの外径が６ｍｍ ネジを1回転回したときに移動する距離が０・７５ｍｍの物です。
・固定刃取付金具の支点と擦り合わせ調整ネジの距離：固定刃取付金具の支点と固定刃の先端までの距離は おおよそ１：０．７です。
ネジピッチ×てこの原理での移動距離＝０．７５×０．７＝０．５２５＝１回転で回転刃が移動する距離 です。
芝刈り機の刃の調整が正しくできているか確認する方法
芝刈り機の刃の擦り合わせ調整が正しくできているかは、紙を使って確認できます。
新聞紙やコピー用紙をリール刃に軽く当てて回し、紙がスムーズに切れれば調整は適正です。
もし紙が引き込まれない場合は刃の隙間が広すぎる可能性があります。
逆に回転が重くなる場合は刃の当たりが強すぎる可能性があります。
左右どちらの位置でも紙がきれいに切れる状態が、リール式芝刈り機の理想的な刃の調整です。
まとめ
芝刈り機が切れない原因の多くは
刃の擦り合わせ調整です。
ポイントは
・刃を強く当てすぎない
・左右を均等に調整する
・紙で切れ具合を確認する
この3点です。
正しく調整できれば
芝刈り機は驚くほど軽く回転し
芝も綺麗に刈れるようになります。
刃の摩耗が大きい場合は、刃の研磨（刃研ぎ）が必要になることもあります。
